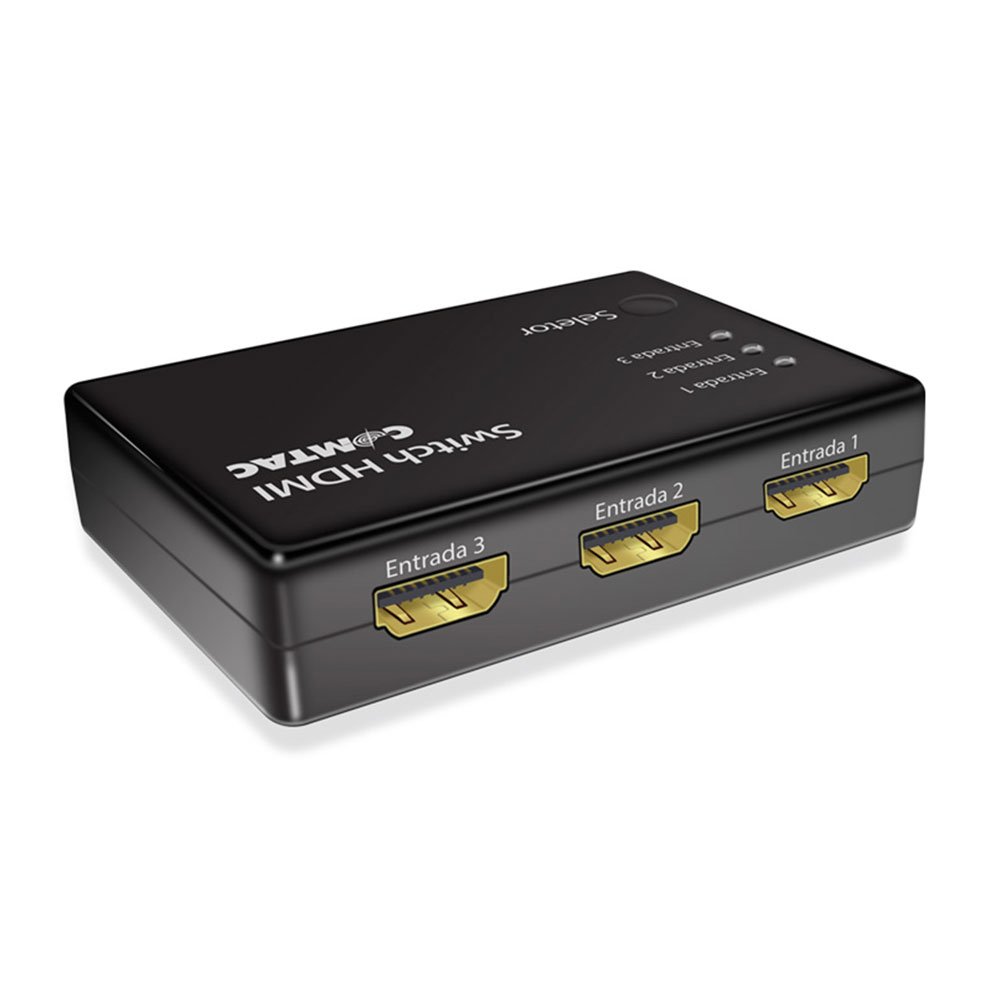

Com o aumento do número de equipamentos em alta definição o Switch HDMI Comtac é uma excelente solução para TVs que possuem apenas uma entrada HDMI ou quando as entradas forem insuficientes ou de difícil acesso para conectar todos os equipamentos. O Switch HDMI Comtac conecta até 3 equipamentos com saída HDMI a uma única entrada HDMI da sua televisão, sem perder a qualidade de som e imagem.
Diagrama de funcionamento
Maior número de conexões HDMI na sua TV
Permite conectar até três equipamentos com saída HDMI como DVD player, Blu-ray player, Home Theater, notebook, câmera digital, filmadora, videogame entre outros equipamentos ocupando apenas uma entrada HDMI da sua televisão.
Seleciona facilmente a entrada HDMI desejada
Para selecionar um dos três equipamentos utilize o controle remoto ou botão seletor no painel do produto e o sinal será transmitido para sua TV.
Durabilidade das conexões HDMI
O maior número de conexões HDMI evita que você conecte e desconecte frequentemente os cabos HDMI da sua TV, garantindo assim maior durabilidade e melhor conexão.
Qualidade de som e imagem
Suporta os formatos de áudio digital Dolby TrueHD e DTS-HD e a tecnologia de vídeo Deep Color, compatíveis com a versão HDMI 1.3b que proporciona imagens nítidas, brilhantes e excelente qualidade de som. Compatível também com versões HDMI anteriores.
LEDs de indicação
Possui 3 LEDs que indicam a entrada HDMI em uso.
Instalação simples e fácil
Conecta facilmente os cabos HDMI sem necessidade de configuração.
Os cabos HDMI necessários para conectar os equipamentos na switch não estão inclusos.
| Especificações técnicas | |
| Entradas | 3 entradas HDMI |
| Saída | 1 saída HDMI |
| Conectores | HDMI fêmea (19 pinos) |
| Entrada de sinal de vídeo | 0,5 - 1,0 Volts p-p |
| Entrada de sinal DDC | 5 Volts p-p (TTL) |
| Resolução máxima de transmissão | 1080p |
| Saída de vídeo | Compatível com HDMI 1.3b e versões anteriores |
| Frequência vertical | 50 / 60 Hz |
| Banda amplificada de vídeo | 2.5Gbps / 250MHz |
| Temperatura de operação | 0ºC a 70ºC |
| Umidade de operação | 10% a 85% RH (sem condensação) |
| Temperatura de armazenamento | -10ºC a 80ºC |
| Umidade de armazenamento | 5% a 90% RH (sem condensação) |
| Fonte de alimentação externa | Input 100-240V / Output 5VDC - 2000mA |
- Maior número de conexões HDMI na sua TV;
- Seleciona facilmente a entrada HDMI desejada;
- Durabilidade das conexões HDMI;
- Conectores banhados a ouro que garantem maior durabilidade e melhor conexão;
- Proporciona imagens nítidas, brilhantes e excelente qualidade som;
- LEDs de indicação.
Dimensões:
Switch: 80 x 55 x 18 mm
Controle remoto: 40 x 85 x 05 mm
A embalagem contém:
01 Switch HDMI (3 entradas e 1 saída)
01 Controle remoto
01 Fonte de alimentação
01 Manual do usuário
O usuário deve possuir no mínimo os seguintes dispositivos:
- TV, monitor ou projetor com conexão de entrada HDMI;
- Cabos HDMI x HDMI;
- Equipamentos com conexão de saída HDMI.
Os tópicos abaixo descrevem os problemas mais comuns e suas possíveis soluções.
A Switch HDMI não funciona
Certifique-se que a fonte de alimentação e os demais equipamentos estejam conectados corretamente à energia elétrica.
Verifique também:
- A tomada está energizada.
- A tensão da residência é a mesma dos equipamentos.
- Os plugues estão corretamente conectados.
- A tomada está com mau contato.
- Falta energia elétrica.
LEDs do display não acendem
Certifique-se que os cabos HDMI dos equipamentos e a fonte de alimentação estejam conectados corretamente na switch.
Há imagem, mas não há som na TV
- Verifique se todos os cabos estão conectados corretamente.
- Verifique se o volume não está ajustado para 0 (zero).
- Verifique se o som não está emudecido.
- Se estiver usando um sistema de som separado, verifique se o sistema e os alto-falantes estão ligados.
Problema na imagem
- Verificar se a TV, monitor ou projetor está conectado corretamente ao Switch. (consulte o manual do usuário)
- Os equipamentos com saída HDMI estão conectados corretamente.
- A qualidade da imagem dos dispositivos conectados e ruim (baixa resolução) 280p, 360p ou 720p.
- Os cabos HDMI conectados ao switch são de qualidade e estão em perfeito estado. Caso contrário substitua-os por novos cabos.
Controle remoto não funciona corretamente
- Verifique se a bateria do controle remoto está na posição correta, conforme as indicações +/-.
- Substitua a bateria do controle remoto, se estiver fraca ou descarregada.
- Assegure-se de que nada esteja impedindo o contato entre o controle remoto e o receptor infravermelho interno.
