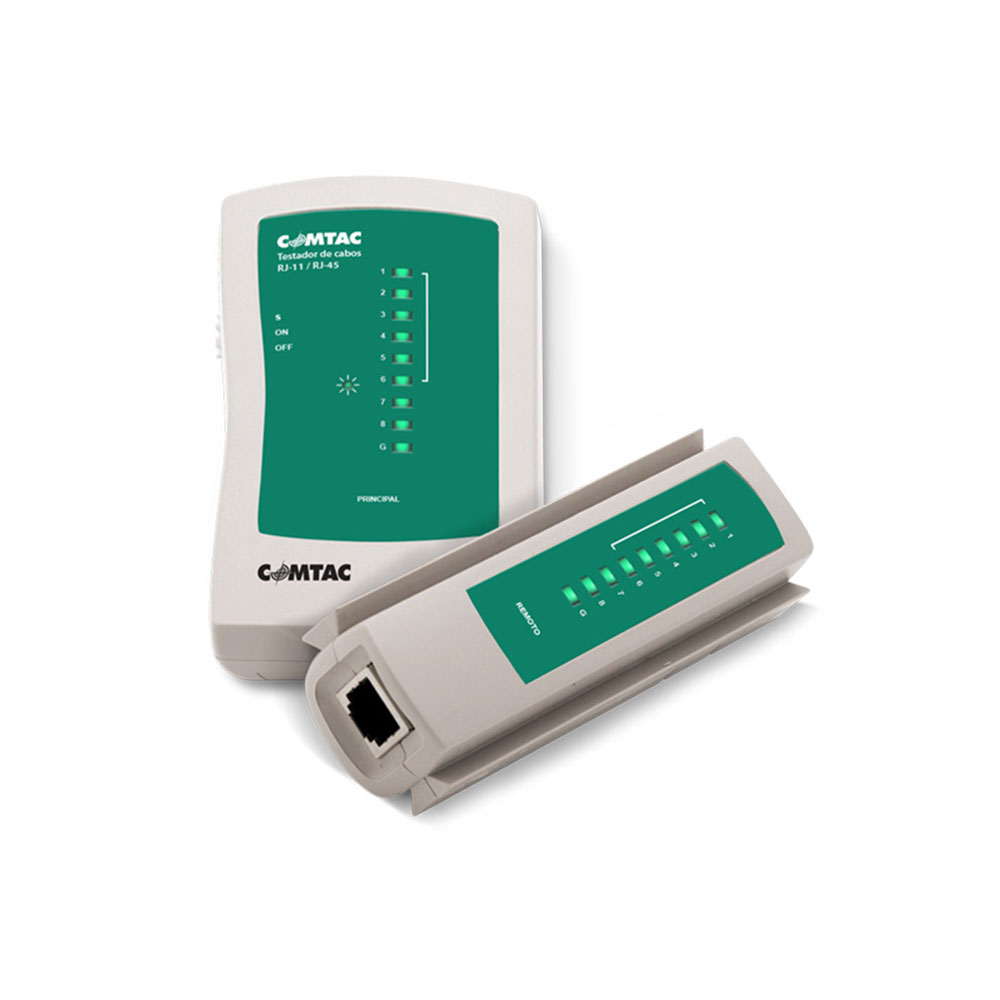

O testador eletrônico de cabeamento de redes de computador e telefonia é uma ferramenta de medição que visa o bom funcionamento do cabo de acordo com as especificações técnicas em rede de computadores e redes telefônicas. Verifica continuidade de fios, circuito aberto, curto-circuito e tempo de propagação do sinal através de LEDs na base e no receptor.
Equipamento indispensável para profissionais que montam e fazem manutenção em redes de informática e telefonia
Possui entrada para testar e assegurar o funcionamento correto de cabos de telefone (RJ-11) e cabos de rede (RJ-45).
Verifica se os cabos estão conectados de forma correta e também a sua polarização
Pode ser utilizado em cabos novos ou já instalados e possui base remota que possibilita testar e assegurar o funcionamento correto de cabos de grande extensão.
Fácil utilização com resultados rápidos e precisos
Possui um LED por par de cabos que permite rápida visualização dos resultados.
Como funciona
Conecte os cabos no testador principal e no testador remoto. Ligue a chave de alimentação. As luzes dos dois testadores ligam indicando quais circuitos estão ativos.
| Portas disponíveis |  |
| Tipo de teste | Continuidade 1, 2, 3, 4, 5, 6, 7, 8 e G |
| Verificador | Continuidade de fios, circuito aberto, curto-circuito e tempo de propagação do sinal através de LEDs na base e no receptor |
| Alimentaçãi | 1 bateria 9V (não inclusa) |
Diagrama do produto:
- Testa cabos de telefone RJ-11;
- Testa cabos de rede RJ-45;
- Equipamento indispensável para profissionais que montam e fazem manutenção em redes de informática e telefonia;
- Permite testes de cabos ponto a ponto (Straight-through - Micro Hub) ou cruzado (Crossover);
- Verifica se os cabos estão conectados de forma correta e também a sua polarização;
- Pode ser utilizado em cabos novos ou já instalados de grande extensão;
- Fácil utilização com resultados rápidos e precisos;
- Possui um LED por par de cabos que permite rápida visualização dos resultados;
- Produzido com plástico de alta qualidade;
- Chave de alimentação (desligado, ligado manual e ligado automático lento);
- Testador principal: 65 x 105 x 25 mm
- Testador remoto: 35 x 105 x 25 mm
01 Testador remoto
01 Manual do usuário
Requisito mínimo:
- Cabo de rede com conector RJ-45 ou cabo de telefone com conector RJ-11 em ambas as pontas.
Qual a diferença entre um cabo cruzado (crossover) e um cabo direto (Straight-through)?
Quando queremos montar um cabo para interligar dois computadores, não precisamos utilizar dispositivos como hubs, já que pode-se ligar uma máquina à outra diretamente. Neste caso, o cabo do tipo “crossover" (cruzado ou invertido) deve ser utilizado.
Por outro lado, quando três ou mais computadores devem ser interligados, um equipamento como o hub se mostra ideal. Neste caso, é necessário criar um cabo para cada computador e conectá-los ao hub. No entanto, o cabo tipo crossover não serve a esse propósito, devendo ser utilizado o cabo do tipo "direto", também conhecido como "Straight-through".
Em resumo, para ligar computador a computador, usa-se cabo crossover. Para ligar computador a hub, usa-se cabo direto. A diferença entre eles é que o cabo crossover tem a disposição de seus fios de maneira diferente em uma ponta em relação à outra, enquanto que o cabo direto tem a disposição dos fios iguais em cada extremidade.
Seqüência de cor para cabo direto (Straight-through)
Esta sequência é a do cabo mais comum, aquele usado para ligar seu PC ao modem de banda larga ou ao roteador.
Seqüência de cor para cabo cruzado (crossover)
Esse tipo de cabo serve, por exemplo, para fazer uma ligação direta entre dois computadores.
Seqüência de cor norma EIA / TIA 568A:
1=branco com verde
2=verde
3=branco com laranja
4=azul
5=branco azul
6=laranja
7=branco com marrom
8=marrom
Seqüência de cor norma EIA / TIA 568B:
3=branco com laranja
6=laranja
1=branco com verde
4=azul
5=branco azul
2=verde
7=branco com marrom
8=marrom
